主要特點:
●Ⅹ、Y軸采用高精度的齒輪齒條和直線導軌,保證切割運行速度和精度。
●大型切割平臺尺寸可以根據客戶需求定制。
數控水切割機平臺系列(龍門參數)
產品介紹:
KMTH20JET50高壓泵是低成本,高效率水切割應用的新選擇!
KMTH20JET50采用KMT高級增壓器技術,提供客戶所需持久,穩定的使用表現。
H2OJET50秉承新式,簡約設計,控制簡單,易用。在60,00psi的壓力下輕松切割鋼材,鋁材,石材及其他各種材料。小巧緊湊的泵體設計,使更換密封非常簡便,方便布置在任何位置以提供高達60,000psi的高壓切割用水。

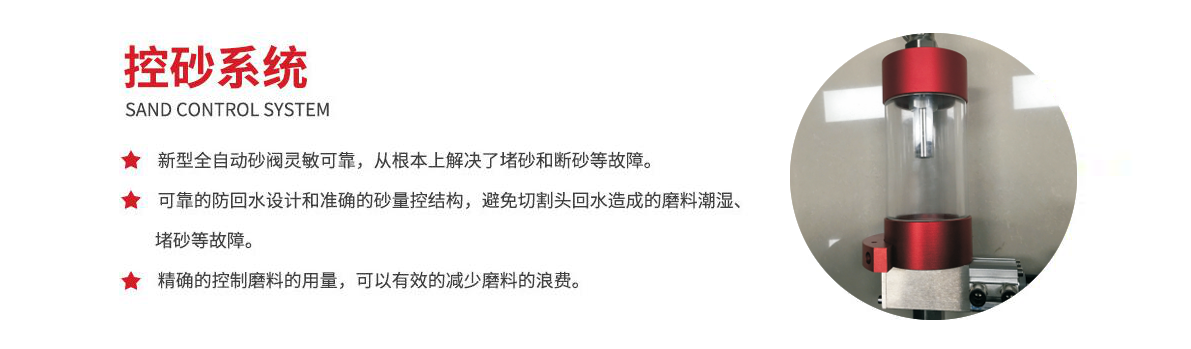

砂閥部分
水開關、切割頭
鏈接部分
主要特點:
●基于PC的控制系統,切割全過程自動化功能。
●直接支持UG、 MSATERCAM、 CASMATE、 ARTCAM、 TUTOCAD、 CORELDRAW等多種 CAM/CAM軟
件生成的G代碼,PLT代碼格式和精雕加工文件,ENG代碼格式,DXF文件格式。
在加工工件的拐點處自動減速以保證切割質量。
●模擬加工同步跟蹤顯示功能。
●支持?jǐn)帱c(diǎn)記憶,跳段執行等高級自動功能。
●故障自動診斷和顯示功能。
●特有參數自動恢復功能,系統自動保存參數設置信息,省去多次繁雜的參數設置。
意大利ECS-905系統適用于所有板材切割應用
FastCAM擁有三十年悠久歷史，是全球切割焊接行業著名的國際品牌。FastCAM套料軟件是數控火焰、等離子、激光和水切割機專用繪圖套料編程軟件，無需計算機基礎和CAD經驗就可以輕松掌握繪圖、套料和編程方法。FastCAM為美洲、歐洲、亞太和中國提供多語言版本軟件和軟件技術支持及培訓，推廣和傳授全新數控水切割理念和技術，在提高剛才利用率的前提下，有效提高切割效率和切割質量。
主要特點:
●全方位的切割能力,可進行任意平面曲線切割。
●采用懸臂式結構,克服了龍門式機床裝卸空間狹窄和上料不方便等缺點。
●配置進口優質滾珠絲桿,直線導軌,可實現無間隙運動,運行平穩,使機床發揮更大的工作效率。
●選用伺服驅動,定位準確,運行平穩,確保加工精度。
●特殊的防護罩設計,能更有效地防水,防沙,使機床經久耐用,外觀優美。
●獨特的沙閥設計,結構簡單,使流沙更順暢,修理更方便。
數控水切割機懸臂式參數
| 數控水切割機懸臂式/CNC Water-Jet Cutting machine(X=Fly-arm type) | |||||||
| 參數Parameters | 單位Unit | WT-L1520 | WT-L1530 | WT-L2030 | WT-L2060 | WT-L2080 | |
| 有效的切割范圍Efficient Cutting area | mm | 1500×2000 | 1500×3000 | 2000×3000 | 2000×6000 | 2000×8000 | |
| 各軸行程 Axis travel | X | mm | 1500 | 1500 | 2000 | 2000 | 2000 |
| Y | mm | 2000 | 3000 | 3000 | 6000 | 8000 | |
| Z | mm | 150-180 | 150-180 | 150-180 | 150-180 | 150-180 | |
| 切割精度Cutting accuracy | mm | +/-0.1mm | |||||
| 重復定位精度Positioning accuracy | mm | +/-0.02 | |||||
| X,Y空運行速度 X,Y dry-run speed | m/min | 0-12(如果需要0-20m速度，可定做) 0-12（if need 20m/min speed,we can do as request） | |||||
| 切割速度 Cutting speed | m/min | 根據具體的材料和厚度不同 as to detail material and thickness | |||||
